Монтаж концевого зажима солнечной рейки

При монтаже торцевых зажимов на солнечной рейке используются концевые зажимы для крепления внешних краев рам солнечных панелей к совместимым алюминиевым направляющим. Зажимы располагаются на концах каждого ряда панелей, создавая прочное соединение между модулями и монтажной конструкцией.

Компоненты

Параметр (спецификация)

Особенности и преимущества

• Надежное крепление панели: надежно удерживает внешний край солнечного модуля на монтажной рейке.
• Высокопрочный алюминий: алюминиевый сплав AL6005-T5 обеспечивает хороший баланс прочности, малого веса и долговечности.
• Хорошая устойчивость к коррозии: фурнитура из анодированного алюминия и нержавеющей стали помогает защитить от влаги, окисления, воздействия ультрафиолета и изменения погоды.
• Простая установка: простая конструкция делает установку и затяжку быстрой и простой.
• Несколько вариантов размеров: для различной толщины рамы панели и потребностей проекта доступны зажимы различной высоты.
• Чистая отделка: компактный дизайн придает внешним краям солнечной батареи аккуратный законченный вид.
• Универсальное использование: подходит для фотоэлектрических систем на крыше, наземных, коммерческих, промышленных и солнечных фотоэлектрических систем навесов.

Процесс установки

• Подготовьте монтажные направляющие: убедитесь, что направляющие правильно установлены, выровнены и надежно прикреплены к несущей конструкции.
• Размещение первой солнечной панели: поместите первую панель на направляющие в соответствии с запланированным расположением массива.
• Установите концевой зажим: расположите концевой зажим по внешнему краю рамы панели и совместите его с направляющей.
• Регулировка панели: перед затягиванием проверьте положение панели и ее совмещение с направляющей и близлежащими модулями.
• Затяните крепеж: затяните крепеж с моментом, рекомендованным производителем.
• Установка дополнительных модулей: Разместите следующие панели и закрепите зазоры между соседними модулями с помощью совместимых средних зажимов.
• Установите последний концевой зажим: прикрепите концевой зажим к внешнему краю последней панели в ряду.
• Заключительная проверка: проверьте зажимы, крепления, направляющие и выравнивание панели. Перед завершением установки убедитесь, что все соединения надежно закреплены.

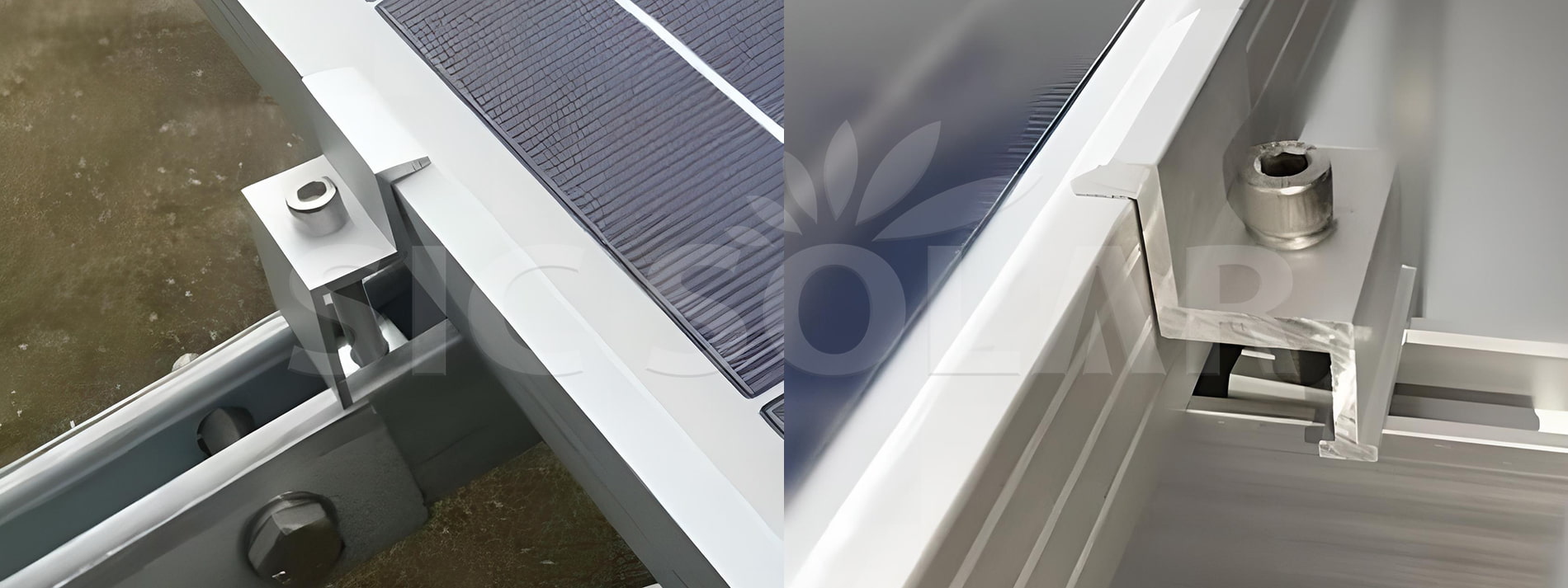

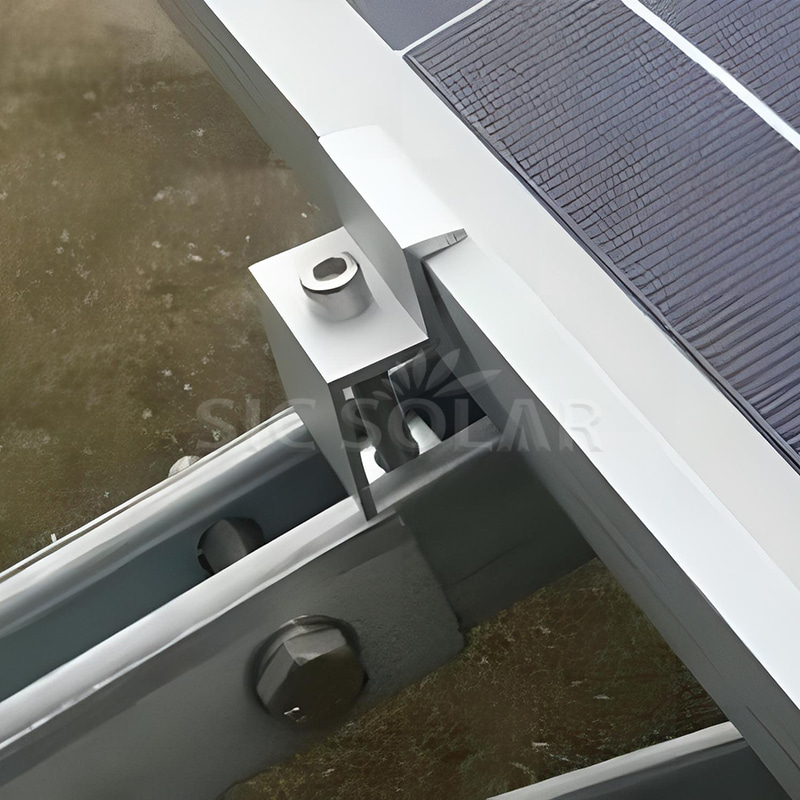

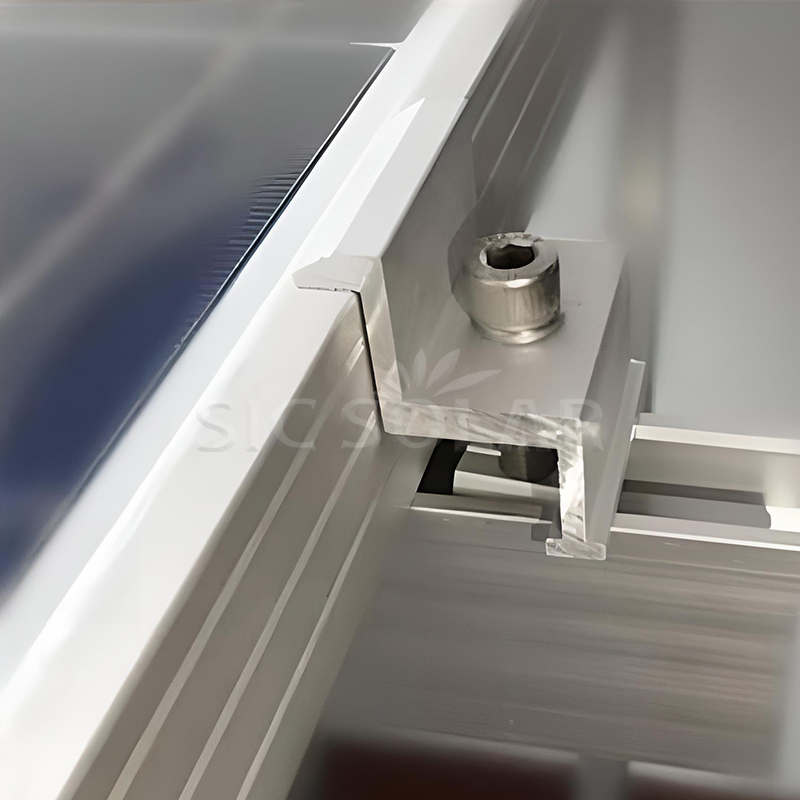

Сценарий применения

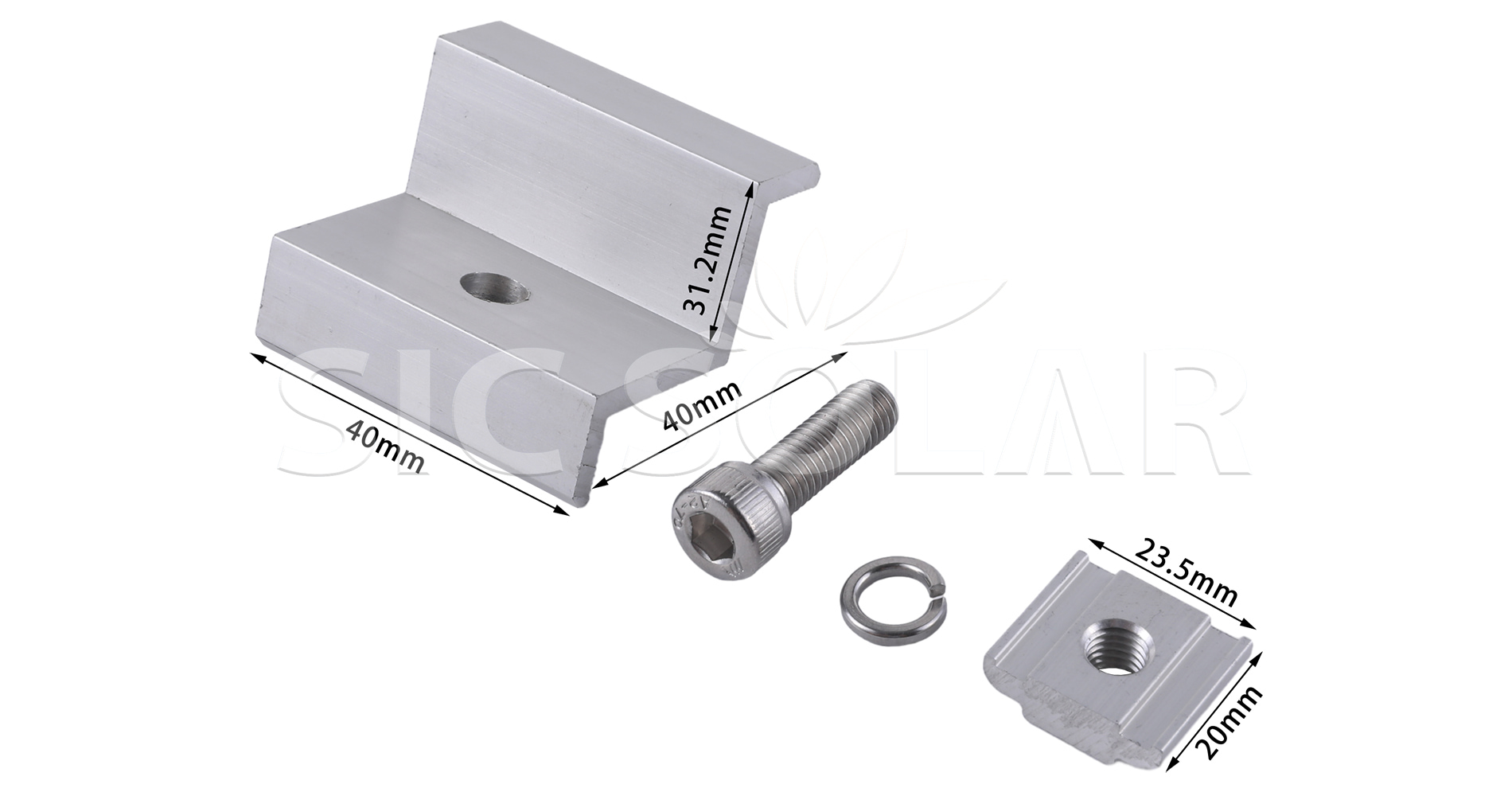

Подробности

Упаковка

Мы используем стандартные методы упаковки и доставки для крепления концевых зажимов солнечной рейки. Однако, если у вас есть особые требования к упаковке, мы можем согласовать с фабрикой упаковку и отправку продукта в соответствии с вашими спецификациями.
