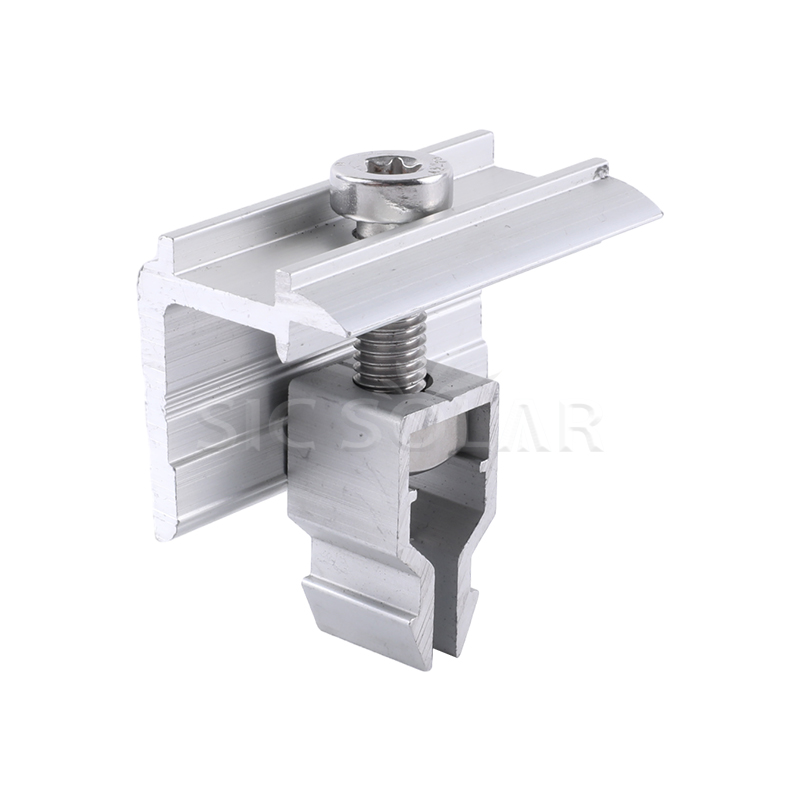

Концевой зажим PV

Концевой зажим фотоэлектрической панели устанавливается на внешнем крае ряда солнечных панелей и удерживает раму модуля на монтажной рейке. Он обеспечивает постоянное зажимное давление, не требуя каких-либо изменений в раме панели, обеспечивая простое и надежное соединение.

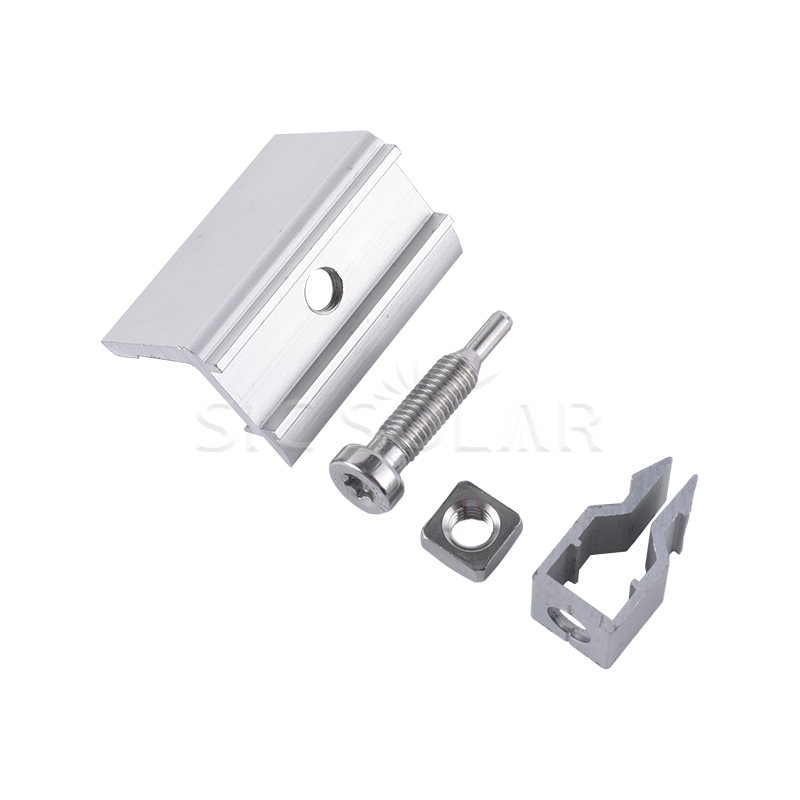

Компоненты

Параметр (спецификация)

Особенности и преимущества

• Надежное крепление модуля: надежно удерживает внешний край панели и помогает уменьшить движение от ветра, вибрации и других внешних нагрузок.
• Прочная конструкция: высокопрочный алюминиевый сплав удерживает зажим прочным, не добавляя лишнего веса, а крепеж из нержавеющей стали обеспечивает надежное соединение.
• Хорошая устойчивость к коррозии: создан для использования на открытом воздухе и способен противостоять влаге, дождю, солнечному свету и изменяющимся погодным условиям.
• Простая установка: простая конструкция делает установку и затяжку быстрой и удобной, помогая сэкономить время на месте.
• Гибкое позиционирование: зажим можно отрегулировать вдоль совместимой направляющей перед окончательной затяжкой, что упрощает выравнивание панели.
• Широкая совместимость: доступны различные размеры для различной толщины рамы панели и профилей монтажных направляющих.
• Чистый внешний вид: компактный дизайн придает соединению между панелью и направляющей аккуратный законченный вид.

Этапы установки

• Установите монтажные направляющие: установите и выровняйте направляющие в соответствии с конструкцией системы. Убедитесь, что они прочно прикреплены к несущей конструкции.
• Размещение солнечного модуля: поместите панель на направляющие в соответствии с запланированной компоновкой массива.
• Расположите концевой зажим фотоэлектрической системы: поместите концевой зажим напротив внешнего края рамы панели.
• Вставьте застежку: вставьте или вставьте застежку в совместимый направляющий канал.
• Отрегулируйте положение: Отрегулируйте панель и зажим до тех пор, пока выравнивание и расстояние не будут правильными.
• Проверьте область зажима: убедитесь, что зажим находится в зоне зажима, указанной производителем солнечного модуля.
• Затяните крепеж: затяните крепеж с моментом, рекомендованным производителем.
• Заключительная проверка: убедитесь, что зажим надежно закреплен и панель правильно выровнена.

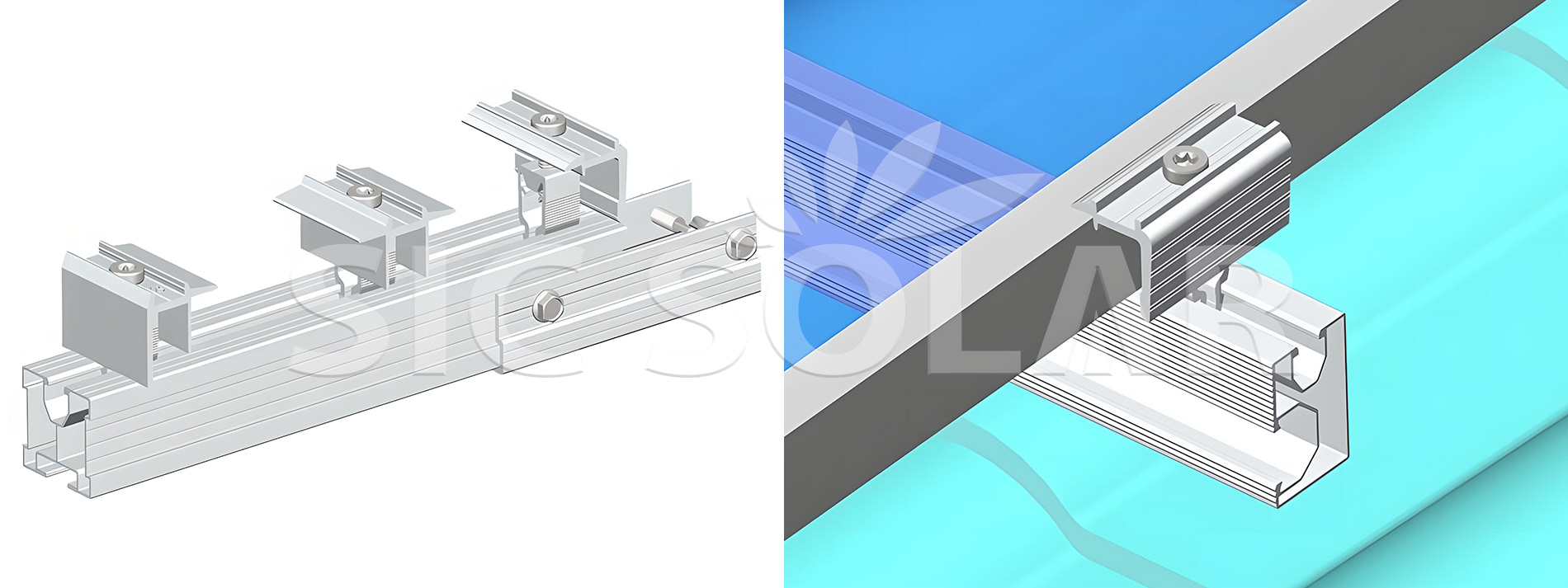

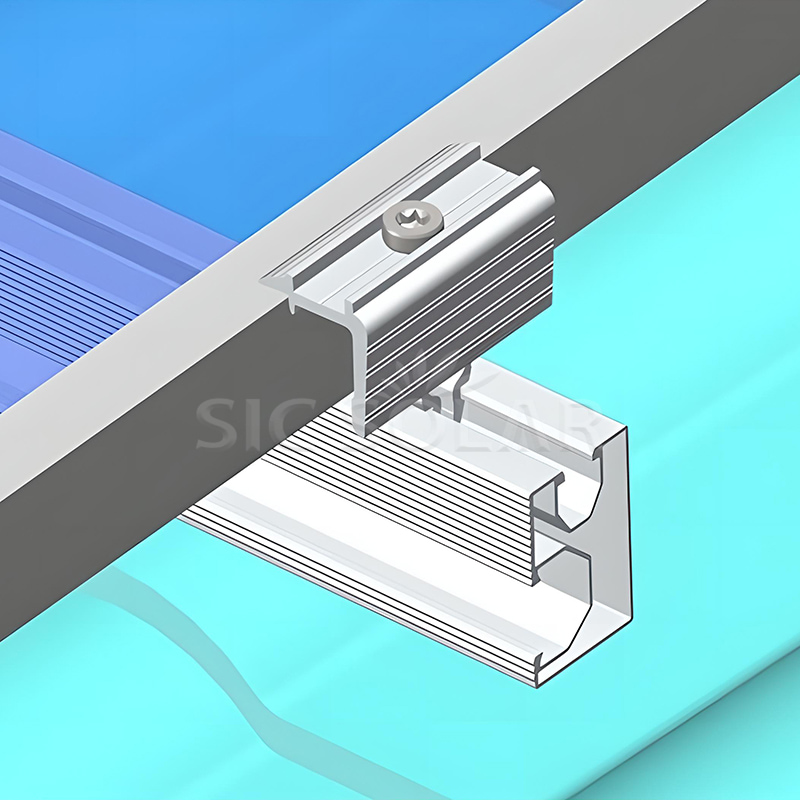

Установка дисплея

Упаковка

Мы используем стандартные методы упаковки и доставки фотоэлектрических концевых зажимов. Однако, если у вас есть особые требования к упаковке, мы можем согласовать с фабрикой упаковку и отправку продукта в соответствии с вашими спецификациями.
